一、產品概述

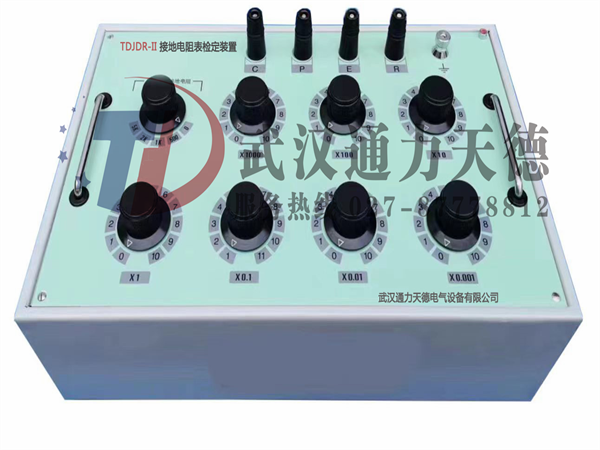

TDJDR-II型接地電阻表檢定裝置，是專為貫徹中華人民共和國國家計量檢定規程，用于對接地電阻表進行檢定的專用儀器。可以用于檢定JJG366-2004《接地電阻表檢定規程》所適用的各種型號的模擬式、數字式接地電阻表，JJG1054-2009《鉗形接地電阻表》適用的同類儀表，也可做普通電阻箱使用，具有調節范圍寬，使用方便，造型美觀等優點。
二、產品主要特點
1、本裝置體積小，結構輕便，方便搬運和維護
2、本檢定用電阻器采用輕壓力開關，其結構的優點是接觸電阻與變差極小，且接觸穩定可靠。
3、本電阻器采用部分中美合資生產的高精度合成膜電阻和本廠生產的線繞電阻，經嚴格老化、篩選、考核，具有優良的穩定性。
4、整個電阻器均裝在金屬殼體內，具有很好的靜電屏蔽作用。
三、產品技術參數
1、模擬接地電阻
步進阻值(Ω) | ×1000 | ×100 | ×10 | ×1 | ×0.1 | ×0.01 | ×0.001 |
基本誤差極限(α%) | 0.05 | 0.05 | 0.1 | 0.1 | 1 | 5 | 10 |
功率（W） | 0.25 |
時間常數τ (S) | ≤5×10－6 |
阻值調節范圍(Ω) |
| TDJDR-I:0.1至11111.210 ； TDJDR-II:0.1至21111.210； 最小步進值0.001Ω |
2、模擬輔助接地電阻
電 阻 值(Ω) | 0 | 500 | 1000 | 2000 | 5000 |
基本誤差極限(α%) | ＜0.05Ω | 1 |
功率（W） | 0.25W |
3、當裝置接入電阻小于1Ω時，殘余電感小于5μH
4、溫度參考條件及允差：20±5℃
5、標稱使用溫度：20±15℃
6、使用環境相對濕度：≤80％
7、線路與外殼之間能承受頻率為50Hz正弦波交流電壓
2000V，歷時1分鐘不擊穿。
8、外形尺寸：410×260×150mm9、重量：＜4.5kg
