一、產品概述

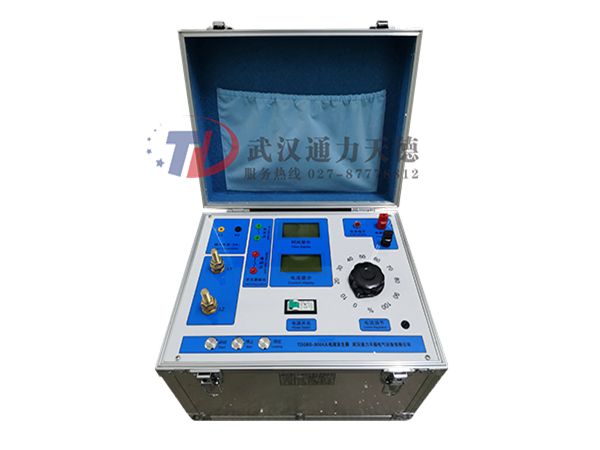

TDGBS-500A大電流發生器（簡稱升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗；用于一次母線保護及各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
二、產品主要特點
1.可短時間輸出0～500A電流.
2.可同步測試設備的動作時間
3.常開、常閉接點自動識別
4.可同時串接若干只校驗，提高工作效率
5.直接顯示一次電流、二次電流的測試值，便于試驗觀察及記錄。
6.電壓電流六位半液晶顯示，顯示精度更高，實驗結果更準確
7.儀器采用128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷.
8.儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數
9.儀器具備RS232通訊功能，實驗結果可直接上傳或用U盤存儲代替手動記錄
10.極性測量，互感器極性自動測量，無需單獨實驗
11.計時器采用液晶顯示，顯示范圍：0.01S-9999.999S
12.新增自鎖功能
13.變比自動檢測功能
14.新增內部停表功能
15.采用美觀大方的PVC面板，使面板更耐臟耐磨
16.測量精度高為0.2% 級
17.功率大、體積小、帶負載能力強
18.體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
三、產品技術參數
1.輸入電源：AC220V±10%；頻率：50 Hz。
2.輸出單相0—500.00A交流電流；電流可平滑平穩連續可調，精度高于0.1級；
3.輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于0.3%。
4.輸出電流方式：真有效值連續可調；
5.輸出波形：標準正弦波 ；
6.輸出開口電壓：4V.
7.電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高.
8.電流穩定度：0.1%；
9.電流波形失真：THD 1% ；
10.保護設置：過流、過壓；
11.可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。
12.測時范圍：0. 0001S---9999.9999S，精度：0. 0001S
13.功率：3000VA
