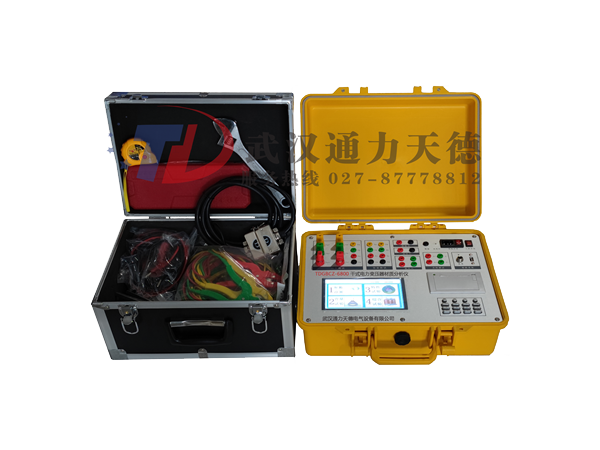

TDGBCZ-6800 干式電力變壓器材質分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。

      TDGBCZ-6800 干式電力變壓器材質分析儀除具有體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點,大大提高了工作效率，是各級電力用戶、質監部門的選擇產品。

（1）可準確判斷10KV、35KV及光伏干式變壓器的材質。

（2）可以盲測10KV變壓器的容量及35KV、110KV、220KV的變壓器容量，支持直接測試出變壓器實際容量盲測與銘牌容量一致性對比。

（3）集成變壓器材質測試、容量測試、特性測試、直阻測試、變比測試；可測量各種類型變壓器的空載損耗、空載電壓、空載電流、負載損耗、阻抗電壓、短路電壓、各種溫標下的校正損耗等。

（4）可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數，儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。

（5）允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

（6）該儀器具有體積小、重量輕、電池采用工業級聚合物鋰電池，可外接電源，測量準確度高、穩定性好等特性。

（7）測試儀采用知名廠家生產的7.0英寸，800*480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。

（8）電池剩余電量百分數指示功能，絕非簡單的虧電報警。

（9）導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。

（10）測試結果存儲功能，可存儲500組以上容量測試數據。

（11）用戶可隨時將測試的數據通過微型打印機將結果打印出來。

（12）集成了中小型變壓器和電壓互感器的直流電阻測量，采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流。

（13）集成智能電子尺可自動采集數據并在儀器中顯示，溫度自動采集。

（14）全漢字菜單及圖形操作提示實現友好的人機對話，操作簡便；觸摸屏與硅膠按鍵雙功能操作，適應性更廣。

1、 輸入特性

1.1.有源部分：電壓測量范圍：0-10V

電流測量范圍：0-10A

1.2.無源部分：

電壓測量范圍：0-800V 寬量限（可以外接電壓互感器）。

電流測量范圍：0-100A內部全部自動切換量程（可外接電流互感器）。

2、 準確度：

2.1.電壓、電流、頻率：±0.2%

2.2.功率：±0.2%（CosΦ>0.1），±0.3%（0.02<CosΦ<0.1）

3、 匝比測試精度：0.2%

4、 直流電阻測試參數：

4.1、輸出電流：<5mA、40mA、200mA、1A、5A、10A

4.2、分辨率：0.1μΩ

4.3、量程： 100Ω-20KΩ   （<5mA檔）

1Ω-250Ω （40mA檔）； 100mΩ-50Ω  (200mA檔)

5mΩ-10Ω    (1A檔)  ；  1mΩ-2Ω    (5A檔)

0.5mΩ-0.8Ω(10A檔)

4.4、準確度：大于5毫安：2‰   小于5毫安： 5‰

5、工作溫度：－10℃~ +40℃

6、絕緣測試:

⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。

 ⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。

7、體積：41cm×35cm×18cm

8、重量：主機6Kg；附件箱8 Kg.
