一、產品概述
TDG-500A 大電流發生器是為電力部門和工礦企業進行電氣設備試驗而設計制造的專用設備，適用于各種開關、電流互感器、母線排和其它電氣設備的電流負載試驗及溫升試驗。
本產品采用控制與升流一體式結構。具有輸出電流無極調整，電流上升平穩，負載范圍大，工作可靠，操作簡便、安全等特點。可作為工礦企業進行升流和溫升試驗的電流源設備。
二、產品主要特點

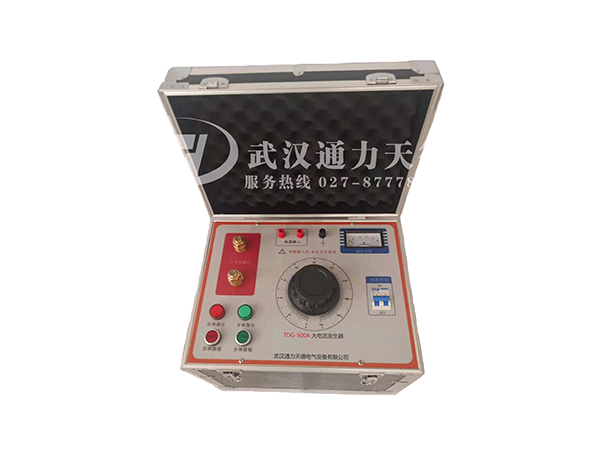

本產品屬于便攜式結構，它由儀表指示燈板和操作板組成，綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕（紅色）、停止按鈕（綠色）以及工作系統組成。
該產品采用一次接線柱輸入方式，面板上有升流器一次輸出大電流接線端（有開門接線式和不開門接線式）。
1、采用美觀大方的PVC面板；
2、直接指針表頭精準顯示一次電流的測試值，便于試驗觀察及記錄；
3、測量精度可到 1.0級；
4、功率大、體積小、帶負載能力強；
5、體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
三、產品技術參數
該設備容量是按2分鐘短時工作制設計，如用于斷續工作時，通電時間應小于2.5分鐘，工作周期應大于10分鐘為宜，其規格及技術參數如下：
型號/規格 | 容量 （kVA） | 初級 | 次級 | 重量 （kg） | 結構 |
V1 | A1 | V2 | A2 |
TDG-500A | 3 | 200 | 15 | 6 | 500 | 30 | 一體 |
TDG-1000A | 5 | 200 | 25 | 5 | 1000 | 50 | 一體 |
TDG-1500A | 7.5 | 200 | 35 | 6.5 | 1500 | 72 | 一體 |
TDG-4000A | 24 | 380 | 63 | 6 | 4000 | 150 | 分體 |
TDG-5000A | 30 | 380 | 79 | 6 | 5000 | 145 120 | 分體 |
注明：
1、電流大小可根據用戶要求設計生產。
2、一般整體式為箱式結構（控制部分與升流器部分是在一起的）
分體式的為臺式結構（控制部分與升流器部分是分開的）
3、如果需要長時間工作的，可以按要求定制。
