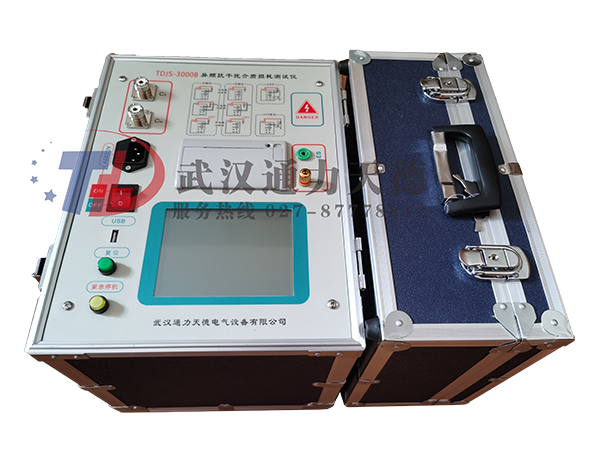

TDJS-3000B 異頻抗干擾介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
1、超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
2、 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
3、 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據。
4、 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大于10kV）介質損耗。
5、 CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
6、 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
7、CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
8、高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
9、 多重保護安全可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許升壓。
1、使用條件： 環境溫度 -15℃-40℃ ； 濕度RH＜80%
2、抗干擾原理： 變頻法
3、工作電源電壓： AC 220V±10%；允許發電機供電
4、高壓輸出： 0.5KV-10KV，每隔0.1kV ；精 度 2%
最大電流 200mA ；輸出容量 2KVA
5、自激電源輸出： 電壓輸出AC 0-50V；電流輸出 AC0-15A
頻率輸出： 50HZ、60HZ 單頻；45HZ/55HZ ；47.5HZ/52.5HZ ；55HZ/65HZ ；57.5HZ/62.5HZ；自動雙變頻
6、分 辨 率： tgδ: 0.001% Cx: 0.001pF
7、測試精度： △tgδ:±(讀數*1.0%+0.040%)；△C x :±(讀數*1.0%+1.00PF) tgδ 無限制；
8、測量范圍： C x 15pF ＜ Cx ＜ 300nF； 10KV Cx ＜ 60 nF；
5KV Cx ＜ 150 nF； 1KV Cx ＜ 300 nF CVT測試 Cx ＜ 300 nF
9、CVT變比范圍： 10-10000 精度0.1% 分辨率 0.01
10、LCR測量范圍： 電感L>20H（2kV）；電阻R>10KΩ（2kV）；精度 1%
角度分辨率：0.01
11、外形尺寸：主機 350（L）×270（W）×270（H）
附件箱 350（L）×270（W）×160（H）
12、存儲器大?。? 200 組 支持U盤數據存儲
13、產品重量： （主機）22.75kg；（附件箱）5.25kg
