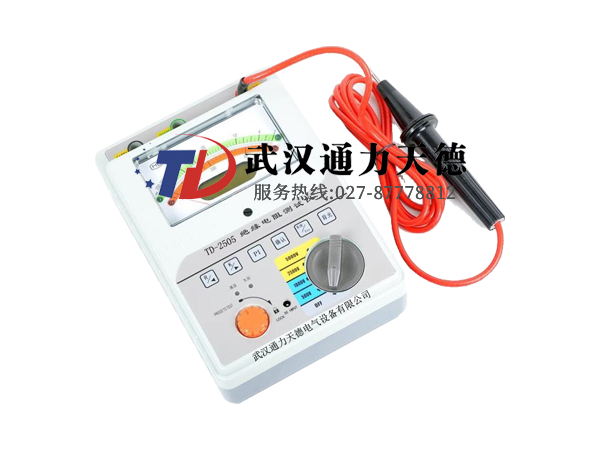

一、產品概述
隨著現代化技術的不斷更新和拓展，對電力系統及高電壓設備的可靠性也提出更高的要求，電氣設備出現事故或是損壞，通常與絕緣的缺陷密切相關。電氣設備的大容量化、高電壓化、結構多樣化及密封化，對電氣設備應提出更新的、更高的要求。大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。
電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。
二、產品主要特點
1、 有多種電壓輸出選擇 (500V/1000V/2500V/5000V)、測量電阻量程范圍可達0～1000GΩ。
2、 兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3、 采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
4、 操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5、 儀表產生高壓時，有提示音輸出并有相應顯示。
6、 內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
7、交直流兩用，配置可充電池和交流適配器。
8、 儀表采用便攜式設計，便于野外操作。
9、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
三、產品技術參數
1、輸出電壓： DC:-500V, -1000V, -2500V, -5000V
誤差：±5％FS(FS為滿量程值)；
2、短路電流 ：>3.3mA
3、測試精度
0.5 MΩ～20 MΩ 誤差： ±10％FS(FS為滿量程值)；
20 MΩ～1000 MΩ 誤差： ±5％FS(FS為滿量程值)；
1GΩ ～20 GΩ 誤差： ±5％FS(FS為滿量程值)；
20GΩ～200GΩ 誤差：±10％FS(FS為滿量程值)；
≧200GΩ誤差： ±20％FS(FS為滿量程值)；
測試范圍：500V（0-10 GΩ）1000V（0-20 GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
數字測試顯示0-1TΩ
4、使用條件 環境溫度： 0℃－40℃
相對濕度： ≤70％RH
5、電源適用范圍 交流： 220V±10%
