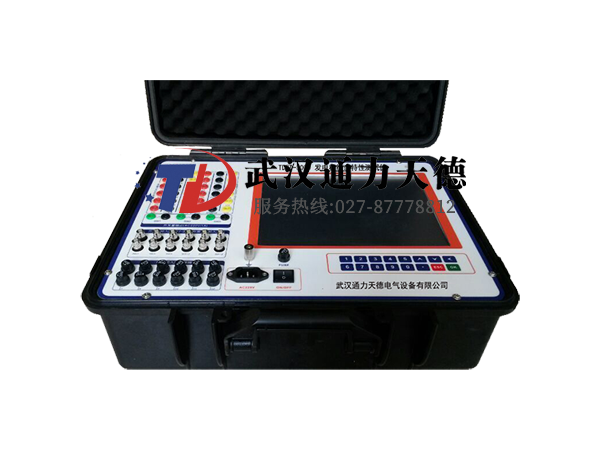

TDFT-3000發電機特性綜合測試儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０澹褂脩艨梢酝ㄟ^記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。

1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作

3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形

4 可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線

5 提供了諧波分析工具，可以對采集的信號進行諧波分析，最高諧波次數為1024次

6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算

7 計算選定通道信號的有效值，功率

8 對選定的三相信號進行功率和對稱性分析

9 繪制選定信號的相量圖

10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值

11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗?zāi)０?，軟件自?dòng)計算試驗結果參數。

1 12路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道最大允許輸入電壓<10V）

2 電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇

3 信號采集誤差： -400V~400V 誤差<0.5V

-200V~200V 誤差<0.2V

-10V~10V 誤差<0.01V

-20mA～20mA 誤差<0.02mA

-100mV~100mV   誤差<0.2mV

頻率測量30-170Hz 誤差<0.1Hz

4 12路有源節點開關量測量通道，開關量信號范圍DC12-220V

5 3路開關量輸出通道，開出量最大開斷能力AC220V/1A

6 分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據

7 2個USB口用于數據下載或鍵盤/鼠標輸入

8 12.1寸大彩屏顯示，觸摸屏方式實現人機交互

9 儀器自帶32G數據存儲空間

10 采樣通道輸入阻抗

-10V~10V電壓檔位 輸入阻抗820k歐

-200V~200V電壓檔位 輸入阻抗820K歐

-400V~400V電壓檔位 輸入阻抗820K歐

-20mA~20mA電流檔位 輸入阻抗50歐

-100mV~100mV電壓檔位  輸入阻抗 >10M
