一、產品概述

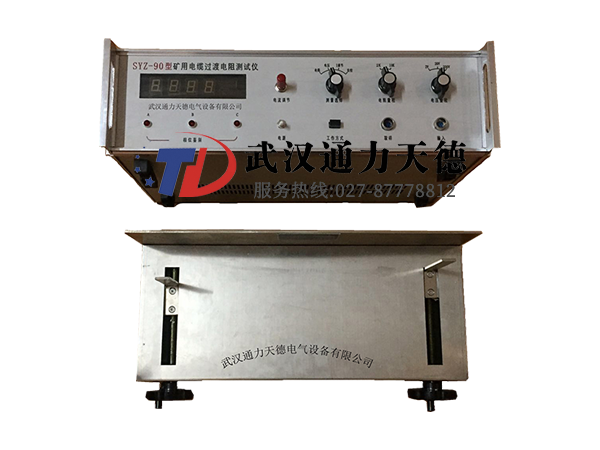

SYZ-90礦用電纜過渡電阻測試儀是根據國家標準GB/T12972. MT818-2009，運用直流電流—電壓法原理研制成功的測試設備,主要用于成品電纜過渡電阻的測試。
儀器為攜帶式結構，主要包括電氣測試部分和機械傳動機構兩大部分。電氣測試部分由直流數字電壓表和直流恒流源組成，測量結果采用LED數字直接顯示。測試電流0—5mA可調節輸出，用LED數字顯示。機械傳動機構部分采用手動操作夾具、電動取樣，能自動辨別和顯示取樣部分是否正確及其所屬相線。
二、產品主要特點
SYZ-90儀器具有測量精度高、穩定性好、結構緊湊、使用方便等特點，完全符合國家標準的要求。
儀器為攜帶式結構，主要包括電氣測試部分和機械傳動機構兩大部分。電氣測試部分由直流數字電壓表和直流恒流源組成。
測量結果采用LED數字直接顯示。測試電流0—5mA可調節輸出，用LED數字顯示。機械傳動機構部分采用手動操作夾具、電動取樣，能自動辨別和顯示取樣部分是否正確及其所屬相線。
三、產品技術參數
1、測量范圍：1Ω--10ΚΩ
2、量程：2ΚΩ、10ΚΩ兩擋
3、電壓量程：2V、20V、200V
4、測試電流：0—5mA可調
5、測量精度：±0.5%讀數±2字
6、顯示： 0—1999數字顯示,具有單位、小數點和過載自動顯示、可直讀電阻值或電壓值。
7、測試臺：（1）試樣長度:L≤500mm；（2）試樣外徑:Φ20—Φ100mm；（3）探針直徑:≤ф1.5mm；（4）手動操作，電動取樣，三根主線芯各測三點、能辨別和顯示取樣點位置是否正確及其所屬相線
8、電源: 220V±10% 50HZ或60HZ 功率消耗<70W。
9、外形尺寸：120mm×440mm×120mm
