TDGZ-3000C電纜故障測試儀是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。

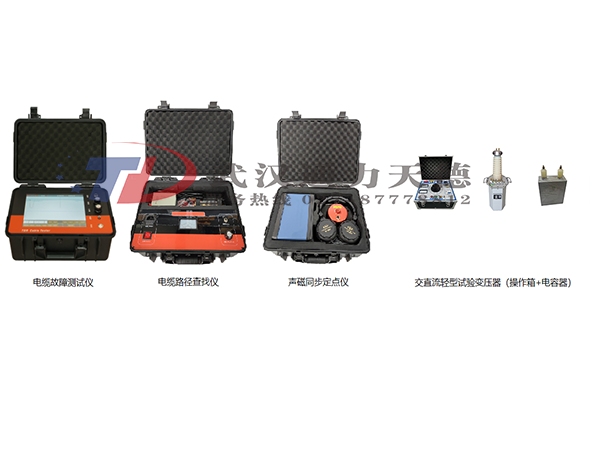

     該系統主要包含：TDGZ-3000C電纜故障測試儀、TDGZ-3000C 電纜路徑查找儀、TDGZ-3000C 聲磁同步定點儀、TDGZ-3000C 高壓故障定位試驗電源（變壓器+操作箱+電容器）四部分。

一、TDGZ-3000C電纜故障測試儀（測距主機）

1.1、產品概述

本產品采用了國際最高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

1.2、產品主要功能特點

1、用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2、可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法。

3、全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

4、工業級10.4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

5、全局波形和局部波形同步顯示，便于整體分析和細節調整。

6、任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。

7、內置電源供電，在無電源環境中均可長時間使用。

8、體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

9、在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

10、內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

11、測試信號提供多種脈沖寬度，無測試盲區。

1.3、產品主要技術參數

1.   采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法（擴展有三次脈沖法、八次脈沖法）

2.   采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3.   脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

4.   波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

5.   沖擊高壓：35kV及以下

6.   測試距離：＜60km，盲區≤1m

7.   分 辨 率：1m

8.   測試精度：1m

9.   顯示方式：工業級10.4寸彩色觸摸液晶屏

10. 操作方式：觸摸屏操作、物理旋鈕操作

11. 分析設置：滾屏、縮放、保存、調出、波移等功能

12. 工作電源：內置電池供電

13. 連續工作：≥8h（亦可使用外接電源使用），充電電源AC220V±10%

14. 儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用

15. 波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

16. 波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

17. 外形尺寸：長365mm×寬265mm×高165mm

18. 重    量：3.8kg

二、TDGZ-3000C電纜路徑查找儀

2.1、產品概述

本產品輸出的正弦波信號加到電纜上時，在電纜周圍有電磁場存在，利用磁電傳感器（感應線圈）將電磁波轉換為電信號，通過放大器放大，再由蜂鳴器或耳機轉換為聲波信號，同時可以用表頭反映出信號的變化。當線圈位于電纜正上方并垂直于地面時，線圈的感應電動勢最小；當線圈垂直于地面并偏離電纜一定距離時，通過線圈的磁力線增加，線圈的感應電動勢增大，利用這一原理即可對電纜的路徑進行探測。

2.2、產品主要功能特點

由于采用斷續的幅度調制15kHz正弦信號,在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾，極大提高了現場探測效率。由于采用幅度調制技術，本信號發射器不僅適用于傳統的差拍式接收機，也適用于直放式倍壓檢波路徑接收機。本信號發射器的大功率輸出信號可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設的電纜。

2.3、產品主要技術參數

1.   輸出功率：在負載電阻為10Ω時，輸出功率大于60W，并且連續可調。

2.   工作頻率：15kHz

3.   工作方式：斷續、等幅、調幅

4.   路徑探測方式：波谷法

5.   調制頻率：400～1000Hz，等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。

6.   具有自動過熱、過載保護、過載保護功能，可連續工作8小時以上。

7.   工作電源：AC 220V ±10%,50Hz

8.   環境條件：溫度-20～50℃，濕度小于95%

9.   外形尺寸：長415mm×寬319mm×高168mm

10. 重    量：6.20kg

三、TDGZ-3000C聲磁同步定點儀

3.1、產品概述

本產品用于埋地電纜絕緣故障點的快速、精確定位及電纜埋設路徑的準確探測。

3.2、產品主要功能特點

1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。

2、纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離及方向，毫不費力地快速確定故障位置。

3、工頻自適應對消理論及高工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。

4、操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。

3.3、產品主要技術參數

1、數顯距離：最大500米，最小0.1米。

2、粗測誤差小于10%，定點誤差為零。

3、電磁通道增益≥110dB。

4、電磁通道接收機靈敏度≤5μV。

5、聲音通道音頻放大器增益≤120dB。

6、工頻抑制能力＞40dB。

7、聲磁同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或滿亮(500.0米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

8、使用路徑天線作為傳感器時，直接插拔黑色探棒天線，采用波谷法可作電纜路徑的精確探測。

9、工作電源：內置可充電池供電，連續工作時長＞12小時。

10、外形尺寸：長415mm×寬319mm×高168mm

11、重    量：定點儀1.2kg；探底傳感器1.0kg；整機（含箱）6.5kg

四、TDGZ-3000C高壓故障定位試驗電源（變壓器+操作箱+電容器）

4.1、產品概述

該系列高壓試驗電源適用于供電企業、大型工廠、冶金、發電廠、鐵路交通、郵電部門、科研單位等，是電力檢修、維護的必需設備。該設備由操作箱、試驗變壓器、電容三部分組成，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，也可對電力線纜等故障檢測提供高壓信號電源。

4.2、產品使用安全要求

無論是試驗過程中或使用期間，在接觸電容器之前,必須用接地棒將電容器可靠放電，然后把電容器的各端子短接起來并接地；電容器試驗后，必須用裸銅線將電容器的各端子間及與外殼間(如果是鋼板外殼)矩接起來；短接線應一直保留到下次使用時拆除。

4.3、產品主要技術參數

4.4、產品使用環境

安裝運行地區的海拔高度不超過1000m，環境溫度為-40℃～+40℃。

4.5、產品主要配置清單
