一、產品概述

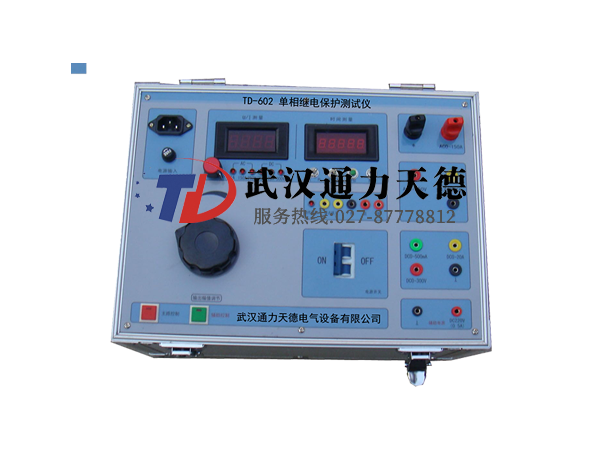

TD-602單相微機繼電保護測試儀是各種高、低壓配電系統，作單相保護繼電器校驗的新型儀器。性能和測試方法的設計依據是：電力工業部安全監察及生產協調司組編的《新編保護繼電器檢驗》。適用于電力、冶金、化工、礦山、紡織等工礦企業。可對各種電磁型、整流型、晶體管集成電路型繼電器的動作電壓/電流值、返回電壓/電流值、動作時間、返回時間以及重合閘繼電器的動作值、返回值、充放電時間、動作時間等進行測試和校驗。也可對GL型和LL型反時限繼電器的始動電流、感應元件動作電流、速斷元件動作電流及動作時間進行測試。
二、產品主要特點
1、本儀器把保護繼電器校驗時所用的電流發生器、電壓發生器、電秒表、標準電壓/電流表、調壓器等一系列電器設備，科學地組合成一個完整的可攜帶的儀器，
2、把模擬式標準電壓/電流表、電秒表改為數字式標準表，讀數精確，操作簡單，是保護繼電器校驗人員十分理想的測試儀器。
3、精度高、功率大、體積小、重量輕、數字顯示、操作簡便、功能齊全、性能可靠、方便耐用。
三、產品技術參數
1. 輸出：連續可調；交流電流：0～5A、０～50A、０～150A；直流電流：０～20A；交流電壓：0～250V，I≤5A，50Hz；直流電壓：0～250V，I≤5A，50Hz,0～12V,I≤500mA
2. 輔助電源：固定220V,I≤4A
3. 電量測量：4位半數字電壓表、3位半數字電流表；精度：0.5%ROG±1個字
4. 時間測量：8位數字秒表0～9999.99999；精度：±0.0001S
5. 工作電壓：AC220V±10%；50Hz
6. 工作環境：溫度：-40℃～+50℃；濕度：<90%RH
7. 輸出功率：1.5KW
8. 重量：18Kg
