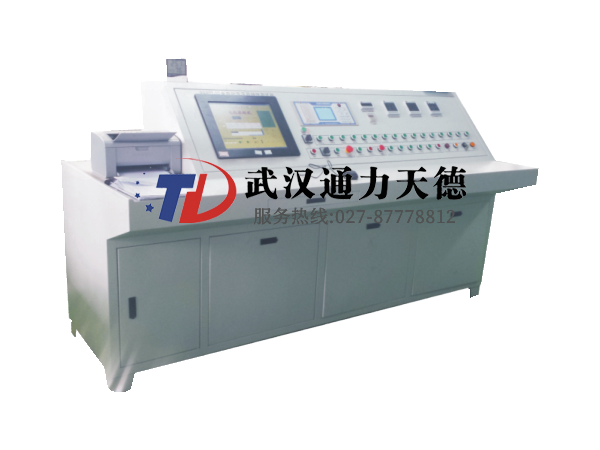

TDBZ-II 全自動變壓器綜合測試系統適用于供配電系統、變壓器制造廠、工礦等企業單位。該試驗臺集變壓器多項試驗功能于一體，具有變壓器各項試驗控制、監視、測量、保護等多種功能。該系統操作簡單直觀、性能可靠、測量數據準確。能準確測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并自動換算到額定電壓下的空載損耗、額定電流下和溫度下負載損耗和阻抗電壓百分比。另外該系統還可安全可靠完成變壓器工頻耐壓試驗、感應耐壓試驗以及變壓器溫升試驗。為檢測或修造變壓器提供可靠的數據。

1、可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。

2、可進行變壓器諧波測試。

3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。

4、做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。

5、單機可以完成100KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成250KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。

6、所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

7、320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。

9、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。

10、面板式熱敏打印機，可現場快速打印試驗結果。

11、數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。

12、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

1、環境條件

溫度：－5°C～40°C

相對濕度：<95%（25°C）

海拔高度：<2500m

外界干擾：無特強震動、無特強電磁場

供電電源：220VAC±15%，45Hz~55Hz

2、測量范圍

電壓：10～600V

電流：0.02～5A

頻率：45Hz～65Hz

3、測試精度

電壓、電流、頻率：測量精度0.2級

功率：測量誤差 < ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

4、絕緣強度

電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
