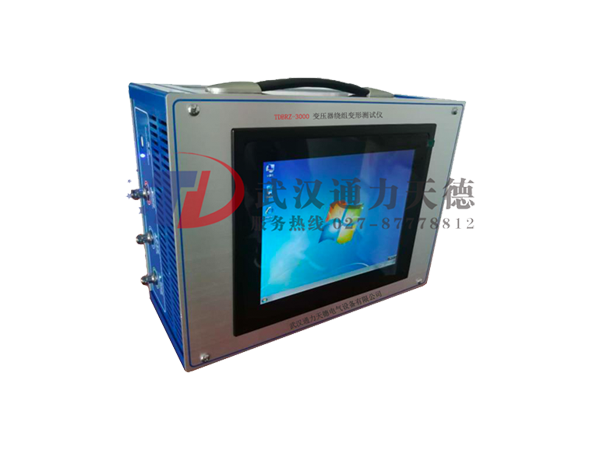

TDBRZ-3000變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

     變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

1. 采集控制采用高速、高集成化微處理器。

2. 筆記本電腦與儀器之間通信USB接口。

3. 使用工控機與測量儀器一體化，在測量現場不需使用移動電腦。

4. 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

5. 高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。

6. 信號輸出幅度軟件調節，最大幅度峰值±10V。

7. 計算機將檢測結果生成電子文檔(Word)。

8. 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。

9. 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。

10. 檢測數據自動分析系統

橫向比較A、B 、C三相之間進行繞組相似性比較

其分析結果為:

①一致性很好

②一致性較好

③一致性較差

④一致性很差,

縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較

其分析結果為:

①正常繞組

②輕度變形

③中度變形

④嚴重變形

11. 可自動生成Word電子文檔，供保存和打印。

12. 該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

掃描方式

1. 線性掃描分布

掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。

2. 分段掃頻測量分布

掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

3.2其他技術參數

1. 幅度測量范圍: (-120dB)至(+20dB)

2. 幅度測量精度: 0.1dB

3. 掃描頻率精度: 0.01%

4. 信號輸入阻抗：1MΩ

5. 信號輸出阻抗：50Ω

6. 信號輸出幅值：±20V

7. 同相測試重復率：99.9%

8. 測量儀器尺寸(長寬高)355X145X270(mm)

9. 儀器鋁合金箱尺寸(長寬高)410X360X350(mm)

10. 總體重量:17Kg
