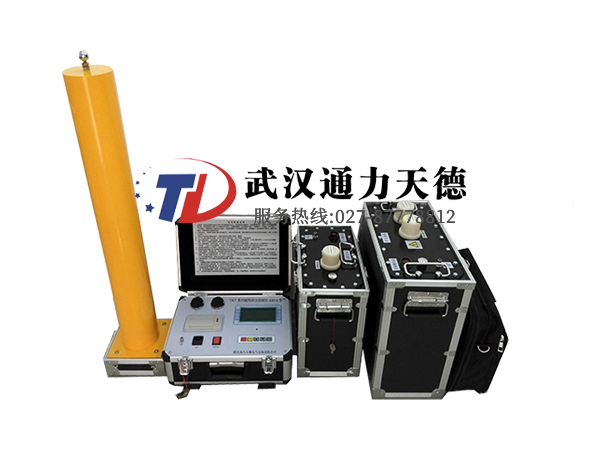

一、產品概述
TDLF-80KV 超低頻交流耐壓試驗裝置結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。
二、產品主要特點
電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。
過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。
高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
三、產品技術參數
1、輸出額定電壓：80KV
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。
3、帶載能力：0.1HZ, ≤0.5μF 0.1 Hz 最大0.5μF
0.05 Hz 最大1.0μF
0.02 Hz 最大2.5μF
0.01 Hz 最大5.0μF
4、測量精度：±（3%滿量程+0.5KV）
5、電壓波形失真度：≤5%
6、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85%RH
7、電源：交流50 Hz，220V ±5%
8、電源保險管：25A
鑒定證書
