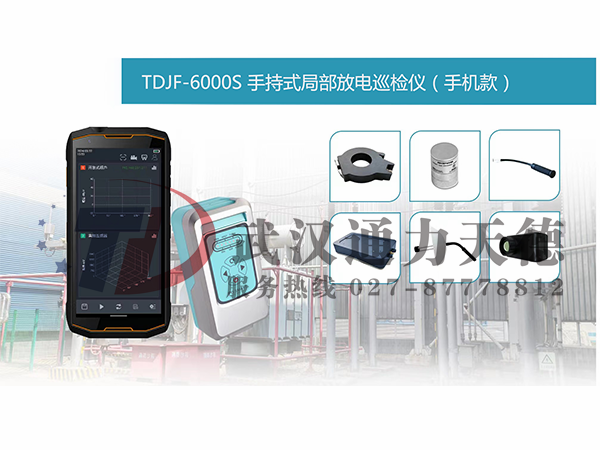

TDJF-6000S手持式局部放電巡檢儀廣泛應用于電力系統的局部放電檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度，局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中偏高幅值（dB）來表征局部放電的強度。局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
TDJF-6000S手持式局部放電巡檢儀,采用新一代研發的二合一局放儀--無線WIFI版集成了超聲波、地電波二種傳感器?？?于運行中開關柜的絕緣狀態檢測與評估。連接配合接觸式超聲波、特高頻、高頻互感器和聚波器等傳感器的測試，可用于運行中的變壓器、GIS、電纜、架空線等設備的局放檢測。
二合一局放儀具備自主數據采集和局放信號分析診斷功能。也能提供傳感器的測試數據以及時域/PRPD/PRPS圖譜等重要數據。
2.1、配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測.
2.2、提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析.
2.3、人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷.
2.4、內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器.
2.5、采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便.
2.6、測試帶寬范圍為30kHz～2.0GHz，適用各種頻段的檢測原理.
地電波參數 | 接觸式超聲波參數 | |||
測量范圍 | 0-70 dBmV | 測量范圍 | -8dBμV 至 70dBμV | |
分辨率 | 0.1dB | 分辨率 | 0.1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脈沖 | 1400 | 頻率范圍 | 20~200 kHz | |
測量頻帶 | 3~100MHz | |||
非接觸式超聲波參數 | 特高頻參數 | |||
測量范圍 | -8dBμV~70dBμV | 檢測頻段 | 300~3000MHz | |
分辨率 | 0.1dB | 測量范圍 | -80～-10dBm | |
精度 | ±1dB | |||
傳感器中心頻率 | 40 kHz ± 2kHz | |||
高頻互感器參數 | ||||
傳感器傳輸阻抗 | 9.9mV/mA | |||
檢測頻率 | 3~30MHz | |||
靈敏度 | 1mV | |||
檢測范圍 | 0~3000 mV | |||
硬件 | ||||
尺寸 | 172 x 84.5 x 17.9 mm | |||
顯示 | 6.0"HD*(720*1480) | |||
采樣精度 | 12bit | |||
同步方式 | 內同步、外同步 | |||
連接器 | USB 接口(兼充電器輸入)，外部傳感器輸入接口，無線WIFI. |
| ||
內存 | 8GB | |||
存儲容量 | 128GB | |||
內置電池 | 8000mAh | |||
工作時間 | 約 6 小時 | |||
充電器 | 100～240VAC,50/60Hz | |||
使用溫度 | -20 ~ 50℃ | |||
濕度 | 20-85% 相對濕度 | |||
體積、重量 | 約368g | |||
