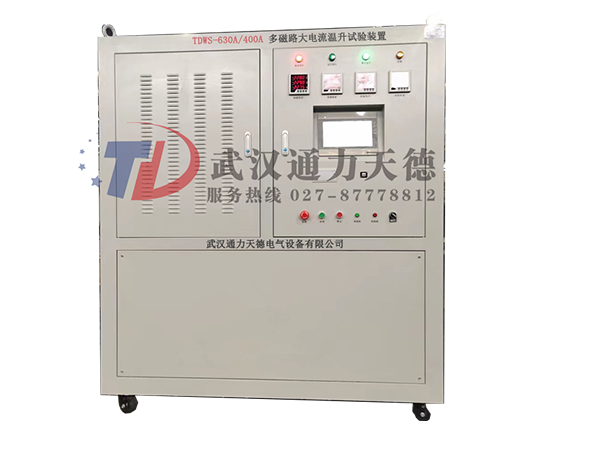

TDWS-630A/400A多磁路大電流溫升試驗裝置（也叫全自動開關柜溫升專用恒流源）應適用于母線槽、JP柜，電流互感器和其它電器設備的電流負載試驗及溫升試驗。

電器設備在正常運行時，長期通過工作電流，產生的能量轉變?yōu)闊崮埽闺娖鞑牧蠝囟壬?，如超過一定范圍就會使電器材料的機械強度、物理性能下降，容易引發事故，因此，國家標準中規定了不同電器材料的允許長期工作的允許溫度或溫升。溫升試驗的目的是測量被試電器各部件的溫度或溫升，以確定試品是否符合標準要求，采用的是快速模擬試驗方法，即主電路通以額定電流。溫升試驗的特點是：① 時間較長，中小型的試驗過程需7、8 h，而大型變壓器的試驗需十幾個小時甚至更長時間；② 耗費大，故許多廠家為了避過用電高峰而在夜間試驗；③ 試驗過程單調枯燥，長時問里反復地測量溫度值。傳統的溫升測試系統不僅誤差大，而且占用大量人力和物力。因此，有必要設計全自動的溫升在線測試系統來減輕試驗人員的勞動強度，避免事故的發生，提高試驗結果的精度和試驗過程的自動化水平。

1）內置高配置工控機，采用可編程控制器西門子S7200-smartPLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。

2）10英寸真彩大液晶觸摸屏和工業電腦操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便

3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。可與后臺計算機連接（與后臺鏈接備選）

4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。

5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。

6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、波形存儲，；參數設定全部在軟件中完成。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；

7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行等的溫升試驗）.

8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前最新電力電子技術，抗干擾能力強，輸出精度高于0.5級。最高可達0.2級。

9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。

10）.可以顯示三相全程電流曲線和20路溫度曲線圖?？蛇B接pc機上傳數據進行編輯，然后連接打印機，隨時打印曲線圖及測試數據.

11）可根據用戶要求定制測試模塊，軟件終身免費升級

3.1、三相630A的2路 /400A的2路    共 4路 （可根據要求定制不同的輸出電流和多種回路組合）

3.2、輸入電壓：AC380V ±10%

3.3、單相功率：7KVA

3.4、輸出電流：三相AC 0-630A 2路 ；三相AC0-400A 2路 無級可調、面板帶數顯電流表、電壓表、工控機，觸摸屏操作配帶通訊接口.

3.5、輸出電壓：?jiǎn)蜗?0-4v)

3.6、輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于0.3%。標準正弦波。

3.7、測量精度：（采用0.2S級互感器）；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。

3.8、輸出電流方式：真有效值自動可調；

3.9、 結構形式: 一體

3.10、保護設置：過流、過壓

3.11、工作時間：24小時
