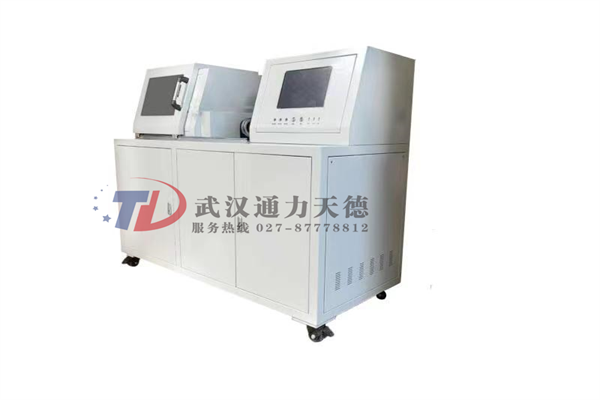

TDWS-6000變壓器瓦斯繼電器校驗臺是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上瓦斯繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時瓦斯繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。
TDWS-6000變壓器瓦斯繼電器校驗臺可以實現瓦斯繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，且互不影響，校驗完成后可將測試結果進行保存和打印。
TDWS-600變壓器瓦斯繼電器校驗臺采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單。整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。
1.本校驗臺是單通道瓦斯繼電器校驗系統，它內置油汞、油箱、變頻器。完全模擬變壓器內部故障時瓦斯（氣體）繼電器動作機理，采用全新設計理念。動作于跳閘流速值校驗采用高精度流量傳感器，油流速度從0逐漸增大，通過實時采集流量信號，準確計算出瞬時流速值，達到定量檢測動作于跳閘時流速值的目的。容積值校驗采用容積傳感器，測試過程由計算機系統自動控制完成；密封性試驗由計算機系統按用戶設定參數自動控制，完成加壓保壓等密封測試；
2.采用單通道管路校驗技術，不同的瓦斯繼電器對應不同的轉換頭，具有測試速度快、精度高、數據準確、重復性好等特點；
3.可對瓦斯（氣體）繼電器流速值、容積值及密封性能的全自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存；
4.采用計算機控制，鼠標、鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高；
5.適用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗；
6.為保證校驗設備能真實反映變壓器故障過程，重瓦斯校驗采用模擬油流沖擊方式；
7.重瓦斯、輕瓦斯及密封試驗全部自動測量，具有自修正功能，可以對設備測試系統進行修正和校對，便于儀器周期檢測；
8.在測試過程中的測試油可以自動回收，保證操作方便、清潔、衛生；
9.為保證對中和密封，使用對中與密封性良好的專用密封墊，避免測試過程中油噴濺到人身；
10.裝有加熱系統，工作過程中油溫達到規定要求，規程要求校驗時油溫最佳控制在25—40度；
11.安裝有操作區推拉式透明護罩，防止濺油；
12.采用液壓夾緊方式，固定瓦斯繼電器方便快捷。
1、工作環境溫度：-10℃～+60℃
2、工作電源：AC220V 50HZ
3、供電方式：單相電源供電
4、額定功率：2.1KW
5、流速檢測范圍：Φ80: 0-2.1m/s
Φ50: 0-3.1m/s
Φ25: 0-4.2m/s
6、氣體容積檢測范圍：0-1000ml
7、密封性能校驗：試驗壓力：0-0.25MPA（可任選）
試驗時間：2-60min（可任選）
8、校驗精度：1.0級（流量計精度0.5級）
9、顯示方式：19寸彩色液晶顯示器
10、操作方式：計算機控制，鼠標，鍵盤操作
11、打印方式：微型打印機和A4激光打印機全中文報表打印
12、外形尺寸：1850×850×1650mm（長×寬×高）
13、凈 重：380KG
